Като опитен доставчик на плоски оптични кабели, през годините съм се сблъсквал с широк спектър от проблеми, свързани с кабели. Плоските оптични кабели се използват широко в различни приложения, от центрове за данни до домашни мрежи, поради тяхната гъвкавост, лесна инсталация и възможности за високоскоростно предаване на данни. Въпреки това, като всяка друга технология, те не са имунизирани срещу грешки. В този блог ще споделя някои практически съвети как да отстранявате неизправности при плосък оптичен кабел.
1. Визуална проверка
Първата стъпка при отстраняване на неизправности при всеки плосък оптичен кабел е задълбочена визуална проверка. Това е прост, но ефективен метод, който често може да идентифицира очевидни проблеми.
- Проверете обвивката на кабела: Проверете външната обвивка на плоския оптичен кабел за признаци на повреда, като порязвания, ожулвания или прегъвания. Повредената обвивка може да разкрие вътрешните оптични влакна, което води до загуба на сигнал или счупване. Например, ако забележите рязко срязване на кабела, вероятно влакната вътре също са засегнати.
- Проверете съединителите: Погледнете конекторите в двата края на кабела. Уверете се, че са чисти и правилно поставени. Мръсотия, прах или остатъци от края на конектора - лицето могат да причинят значително затихване на сигнала. Лесен начин за почистване на конекторите е да използвате кърпа без мъх и подходящ почистващ разтвор. Ако съединителите са разхлабени, може да се наложи да бъдат затегнати или сменени.
- Проверете радиуса на огъване: Плоските оптични кабели имат спецификация за минимален радиус на огъване. Ако кабелът е огънат твърде рязко, това може да причини микроогъване на оптичните влакна, което ще доведе до загуба на сигнал. Проверете прокарването на кабела, за да се уверите, че не е огънат извън препоръчания радиус.
2. Използвайте оптично време - домейн рефлектометър (OTDR)
OTDR е мощен инструмент за отстраняване на проблеми с плоски оптични кабели. Той работи, като изпраща светлинен импулс в кабела и измерва отраженията на светлината, докато тя преминава през влакното.
- Настройте OTDR: Първо свържете OTDR към тествания кабел. Уверете се, че връзката е защитена. След това задайте подходящите параметри на OTDR, като дължина на вълната, ширина на импулса и обхват. Тези параметри трябва да се регулират според дължината и вида на плоския оптичен кабел.
- Интерпретирайте резултатите: OTDR ще генерира следа, която показва характеристиките на кабела. Потърсете внезапни спадове или пикове в следата. Внезапно спадане на следата може да означава счупване на влакното, докато пик може да бъде причинен от проблем с конектор или снаждане. Можете също така да измерите дължината на кабела и местоположението на повредата въз основа на OTDR следата. Например, ако следата показва значителен спад на определено разстояние от OTDR, можете да определите приблизително местоположението на счупването на влакното.
3. Тестване на оптичен измервател на мощност
Оптичният измервател на мощност е друг основен инструмент за отстраняване на неизправности при плоски оптични кабели. Той измерва оптичната мощност в края на кабела.
- Измерете входната и изходната мощност: Свържете измервателя на оптичната мощност към приемащия край на кабела. След това използвайте източник на светлина, за да инжектирате светлина в изпращащия край на кабела. Измерете входната мощност в изпращащия край и изходната мощност в приемащия край. Изчислете загубата на мощност, като извадите изходната мощност от входната мощност.
- Сравнете със спецификациите: Сравнете измерената загуба на мощност със спецификацията на кабела. Ако загубата на мощност е по-висока от допустимия диапазон, може да има проблем с кабела. Например, ако спецификацията посочва, че максималната загуба на мощност за определена дължина на плосък оптичен кабел е 3 dB, но вашето измерване показва загуба от 5 dB, вероятно има повреда в кабела.
4. Помислете за кабелната среда
Средата, в която е инсталиран плоският оптичен кабел, също може да причини неизправности.
- Температура и влажност: Екстремните температури и високата влажност могат да повлияят на работата на кабела. Високите температури могат да накарат обвивката на кабела да се разшири, докато ниските могат да я направят чуплива. Влажността може да доведе до корозия на конекторите и оптичните влакна. Проверете условията на околната среда, където е инсталиран кабелът, и се уверете, че те са в препоръчителния диапазон.
- Електромагнитни смущения (EMI): Плоските оптични кабели обикновено са имунизирани срещу EMI, но в някои случаи близкото електрическо оборудване може да причини смущения. Ако подозирате EMI, опитайте да преместите кабела далече от източници на електромагнитно излъчване, като електропроводи или двигатели.
5. Проверете за проблеми със съвместимостта
Проблемите със съвместимостта също могат да доведат до повреди на плосък оптичен кабел.
- Съвместимост на конектора: Уверете се, че конекторите на кабела са съвместими с оборудването, към което са свързани. Различните видове конектори, като LC, SC и ST, имат различни физически и оптични характеристики. Използването на несъвместими конектори може да доведе до лошо предаване на сигнала.
- Съвместимост на кабела и оборудването: Уверете се, че плоският оптичен кабел е съвместим с мрежовото оборудване, като суичове и рутери. Някои устройства може да изискват специфични видове кабели с определена честотна лента или възможности за скорост на предаване. Например, ако използвате високоскоростен мрежов комутатор, трябва да се уверите, че плоският оптичен кабел поддържа необходимата скорост на данни.
6. Анализирайте производителността на мрежата
Ако плоският оптичен кабел е част от мрежа, анализирането на производителността на мрежата може да помогне за идентифициране на грешки.
- Проверете за загуба на пакети: Използвайте инструменти за наблюдение на мрежата, за да проверите за загуба на пакети в мрежата. Голямата загуба на пакети може да означава проблем с кабела. Например, ако забележите значително увеличение на загубата на пакети след инсталиране на кабел или скорошна промяна в мрежата, вероятно има повреда в кабела.
- Наблюдавайте използването на честотната лента: Наблюдавайте използването на честотната лента на мрежата. Ако наличната честотна лента е по-ниска от очакваната, това може да се дължи на повреда в кабела. Повреден кабел може да не е в състояние да предава данни с пълния капацитет, което води до намалена честотна лента.

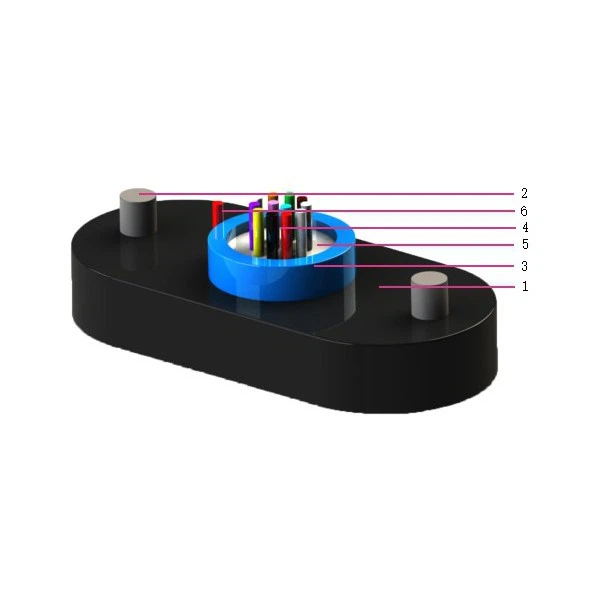

Еднотръбен плосък кабел с единично покритие
Когато се занимавате с дефекти на плосък оптичен кабел, важно е да изберете правилния тип кабел за вашето приложение. НашитеЕднотръбен плосък кабел с единично покритиее страхотен вариант. Отличава се с еднотръбен дизайн с единичен кожух, който осигурява отлична защита на оптичните влакна. Този кабел е подходящ както за вътрешни, така и за външни приложения и предлага високоскоростно предаване на данни с ниска загуба на сигнал.
В заключение, отстраняването на неизправности при плоски оптични кабели изисква систематичен подход. Следвайки стъпките, посочени по-горе, можете бързо да идентифицирате и разрешите повечето проблеми, свързани с кабела. Ако имате постоянни проблеми или имате нужда от допълнителна помощ, не се колебайте да се свържете с нас. Ние сме професионален доставчик на плоски оптични кабели с дългогодишен опит в индустрията. Ние можем да ви предоставим висококачествени кабели, както и техническа поддръжка и съвети. Независимо дали изграждате нова мрежа или отстранявате проблеми със съществуваща, ние сме тук, за да ви помогнем да постигнете оптимална производителност.
Референции
- „Технология за комуникация с оптични влакна“ от Герд Кайзер
- „Наръчник по оптични влакна“ от R. Ramaswami, KN Sivarajan и G. Sasaki
- Индустриални стандарти и указания за плоски оптични кабели от съответните организации.
