В днешния дигитален пейзаж, Оптични кабелипредставляват гръбнака на съвременната телекомуникационна инфраструктура. Тези революционни медии за предаване са трансформирали начина, по който общуваме, съдържанието на потоци и информацията за достъп до информацията по целия свят. Разбирането на сложната работа на оптичните кабели е от съществено значение за всеки, участващ в телекомуникациите, работата в мрежа или управлението на данни.

Разбиране на оптичните кабелни технологии

Оптични кабелиИзползвайте леки импулси, за да предавате данни с безпрецедентни скорости през стъклени или пластмасови влакна. За разлика от традиционните медни кабели, които разчитат на електрически сигнали, тези усъвършенствани кабели използват принципа на общото вътрешно отражение¹, за да ръководят светлинни сигнали на огромни разстояния с минимална загуба на сигнал.

Основният компонент на оптичните кабели на влакната се състои от ултра-болна стъклена сърцевина, заобиколена от облицовъчен слой с по-нисък индекс на пречупване². Този дизайн гарантира, че светлинните сигнали остават, съдържащи се в ядрото, което позволява ефективно предаване на данни в обширни мрежи.

Видове и класификации на оптични кабели

Сравнение на един режим срещу много режим

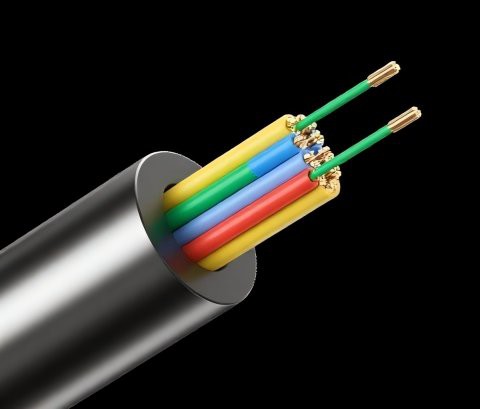

Варианти за конструкция на кабели

Оптични кабелиПредлагайте се в различни конфигурации, предназначени за специфични условия и приложения на околната среда. Строените конструкции осигуряват подобрена защита за инсталациите на закрито, докато дизайна на свободна тръба приспособява външната среда с температурни колебания.

Слоят на бронята във външни оптични кабели обикновено се състои от гофрирана стоманена лента или арамидна прежда, осигуряваща механична защита срещу гризачи, екологично напрежение и случайни щети по време на монтажа.

Характеристики на инсталиране и производителност

Разширени технически спецификации

МодеренОптични кабелиВключете сложно инженерство, за да се сведе до минимум хроматичната дисперсия⁶ и дисперсията на режима на поляризация⁷. Тези явления могат да повлияят значително на качеството на сигнала при високоскоростни приложения, особено в системите за мултиплексиране на делене на плътна дължина на вълната (DWDM).

Числената бленда на оптичните кабели от влакна определя способността за събиране на светлина и ъгъла на приемане на конуса. Този параметър пряко влияе на ефективността на свързване при свързване на различни типове влакна или взаимодействие с оптични приемо -предаватели.

Домейни за приложения и използване на индустрията

Оптични кабелиИзпълнявайте критични роли в множество сектори, от подводни телекомуникации, свързващи континентите с столичните мрежи, обслужващи градското население. Центровете за данни все повече разчитат на тези кабели за взаимовръзки с висока плътност между сървърите и системите за съхранение.

Възникващи технологии и стандарти

Следващо поколениеОптични кабелиВключете нечувствителни към огъване дизайни, позволяващи по-строги радиуси за инсталиране без деградация на производителността. Тези иновации улесняват внедряването в ограничените космически среди, като същевременно поддържат оптични характеристики.

Разработването на кухи ядки фотонични кристални влакна¹ представлява пробив за намаляване на латентността на предаването за приложения за финансова търговия и квантови комуникационни системи.

Инсталация най -добри практики и съображения

Правилно боравене сОптични кабелиИзисква специализирани техники, за да се предотврати загубите на микробандинг¹² и да се поддържа оптимална ефективност. Екипите за инсталиране трябва да разберат минималните изисквания за радиус на огъване, ограниченията на напрежението и мерките за опазване на околната среда.

Сплайсирането на Fusion¹³ Техники постигат загуби на връзка по-долу 0. 05 dB, докато механичното сплайсиране предлага алтернативи, повтарящи на полето. Изборът между методите зависи от изискванията за изпълнение, условията на околната среда и достъпността на поддръжката.

Протоколи за тестване и осигуряване на качеството

Цялостно тестване наОптични кабелиВключва оптична рефлекторна обстановка във времето (OTDR) ⁴ за идентифициране на дефекти, сплици и конектори по дължината на влакната. Измерванията на електромера проверяват загубата на вмъкване ⁵ Спазване на индустриалните стандарти.

Хроматичното тестване на дисперсия става от решаващо значение за високоскоростните приложения, като се гарантира, че товаОптични кабелиможе да поддържа предвидените скорости на данни без разграждане на сигнала.

Бъдещи развития и тенденции в индустрията

Еволюцията наОптични кабелиПродължава с технологии за мултиплексиране на пространство, което позволява масивно увеличаване на капацитета чрез многоядрени и няколко режим влакна. Тези иновации се занимават с експоненциалния растеж на глобалния трафик на данни.

Усъвършенстваните техники за производство намаляват производствените разходи, като същевременно подобряват последователността на производителността, правейкиОптични кабеливсе по -достъпни за приложения за жилища и малък бизнес.

Технически речник

Общо вътрешно отражение: Оптично явление, при което светлинните лъчи са напълно отразени на интерфейса между две среди

Индекс на пречупване: Измерване на светлинното огъване при преминаване през различни материали

Модална дисперсия: Разширяване на сигнала, причинено от различни дължини на светлинния път в многомодови влакна

VCSEL: Вертикална повърхност на кухината, излъчваща лазер - полупроводников лазерен диод

Арамидна прежда: Синтетични влакна с висока якост, използвани за армировка на кабела

Хроматична дисперсия: Разпространение на сигнал, зависим от вълната в оптични влакна

Дисперсия на режим на поляризация: Изкривяване на сигнала поради леки асиметрии на влакната

DWDM: Мултиплексиране на плътна дължина на вълната - многократно предаване на дължината на вълната

Числова бленда: Измерване на способността за събиране на светлината на Fiber

Еми: Електромагнитна намеса

Фотонни кристални влакна: Структурирани оптични влакна с периодични масиви за въздушна дупка

Загуби с микробан: Загуба на сигнал поради дребномащабни деформации на влакната

Сплайсиране на синтез: Постоянно съединение на влакната с помощта на отопление на електрическа дъга

Otdr: Оптична рефлекторна общност във времето - Техника за тестване на фибри

Загуба на вмъкване: Намаляване на мощността на сигнала в точките на свързване

Мултиплексиране на пространство-разделяне: Мащабиране на капацитета с помощта на множество пространствени канали

Често срещани индустриални проблеми и решения

Проблем: Високи загуби на сплайс, засягащи производителността на мрежатаРешение: Внедряване на автоматизирано оборудване за сплайсиране на синтез с активни системи за подравняване. Осигурете правилна подготовка на влакната, включително прецизно разцепване и отстраняване на замърсяване. Редовните програми за калибриране на оборудването и тренировки на техници намаляват загубите от сплайс до под 0. 05 dB последователно.

Проблем: Повреда на кабела по време на монтажа в задръстени каналиРешение: Използвайте системи за микродукти с техники за инсталиране на сгъстен въздух. Разгърнете бронирани кабелни дизайни за зони с висок риск. Прилагайте проследяването на GPS и подробна документация за маршрута, за да предотвратите случайни щети по време на бъдещи строителни дейности.

Проблем: Неадекватно планиране на броя на фибри за бъдещо разширяванеРешение: Разгърнете кабели с високо съдържание на фибри с 50-100% резервен капацитет. Влагайте модулни касетни системи, позволяващи лесно управление на фибри и бъдещи допълнения. Създайте всеобхватни системи за документация, проследяващи задачи и наличност на фибри в цялата мрежова инфраструктура.

Авторитетни справки

ITU-T Препоръка g. 652 - "Характеристики на едномодово оптично влакно и кабел" https:\/\/www.itu.int\/rec\/t-rec-g.652

Асоциация на стандартите на IEEE - "IEEE 802.3 Ethernet стандарти" https:\/\/standards.ieee.org\/ieee\/802.3\/

Оптична асоциация (FOA) - „Оптична технология и приложения на влакна“ https:\/\/www.thefoa.org\/

Telcordia GR -20- Core - "Общи изисквания за оптични влакна и оптични влакна" https:\/\/telecom-info.telcordia.com\/
