Тази статия предоставя-фокусиран върху инженерството,-готов преглед наМодифицирано химическо отлагане на пари (MCVD)-как реактивни газове се въвеждат във въртяща се силициева тръба, за да се изградят и витрифицират стъклени слоеве, позволявайкипроектиран профил на индекса на пречупване-ивисоко{0}}преформи за оптични влакна. Ще научите основните стъпки на MCVD и контролните точки за контрол на качеството, които наистина водят до последователност и добив, ще разберете къде MCVD създава стойност в различни видове влакна (включителнонечувствителни към огъване-дизайни), и вижте какводиапазони на възможности за заготовки и документация за доставкаHengtong може да осигури поддръжка на по-плавна входяща проверка и приемане на проекта. Целта е да ви помогнем да вземате по-бързи и по-уверени решения за системи, където еднаквостта е критична-като напр.центрове за данни, 5G опорни мрежи и приложения за подводни кабели.
Защо MCVD има значение за заготовки за оптични влакна с висока{0}}консистенция?
Ефективността на влакната се определя отструктура + чистота + консистенция-не само „стъкло“.
Профил на -индекса на пречупване (RIP):RIP определя колко плътно е ограничена светлината в сърцевината и как енергията се разпределя между режимите. На практика това означава, че засяга прякоздравина на огъване, поведение на затихване, идългосрочна{0}}стабилност на предаване-особено за дизайни, които разчитат наокопиза укрепване на ограничаването на режима (често срещано при влакна, нечувствителни-на огъване).
Чистота, примеси и контрол на OH:Ултра{0}}замърсяването със следи и свързаната с хидроксил -абсорбция може да доведе допо-висока загубаи предизвикателства наоколоцели за-пикови/ниски{1}}загуби на вода. С други думи, „контрол на чистотата“ не е лозунг-а предпоставка за предсказуема ефективност на затихване.
Геометрична консистенция:Стабилна геометрия на опорите на етапа на заготовкатапо-висок добив на изтегляне, по-стабилен контрол на диаметъра по време на изтегляне на влакна и по-предвидими резултати надолу по веригата-като напр.свързванеиповторяемост на снаждане чрез синтез.
Избор на процес в производствената логика на Hengtong
В цялата индустрия четири основни начина-на отлагане на пари обикновено се споменават за производството на заготовки:MCVD, OVD, VAD и PCVD. Всеки маршрут оптимизира различен-компромис междупрецизност на профила, мащабируемост и ефективност на отлагане.
В описанията на Hengtong пред публика-,VAD и OVDса представени катоподходи за производство на голям{0}}обем, докатоMCVDсе подчертава за активираневисокоточно отлагане на стъклен{0}}слой с контролирани добавки-т.е. силноконтрол-индекса на пречупване, което става особено уместно, когато дизайнът на влакното зависи от строго контролиран профил (напр. изкоп-подпомогнати от огъване-нечувствителни структури).
Практическият извод е ясен:"правилният" процес се избира въз основа на целевия тип влакно и необходимата обвивка на производителност, плюс необходимия производствен мащаб-MCVD се намира естествено в лентата, къдетофин структурен контроле приоритет.
MCVD с един поглед
Основно оборудване и принцип на работа
Една MCVD линия може да се визуализира като три координирани подсистеми, работещи около aвъртяща се тръба от силициев диоксид с висока{0}}чистостмонтиран на струг:

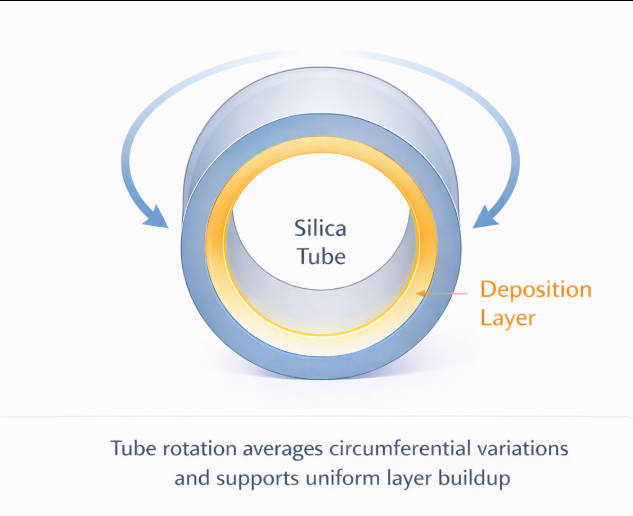

- Въртяща се силициева тръба (субстратна тръба):Осигурява вътрешната повърхност, където са изградени стъклени слоеве, помагайки за усредняване на периферните не-еднородности по време на отлагането.
- Преминаващ източник на топлина (факел/горелка):Движеща се високо{0}}температурна зона сканира по дължината на тръбата, за да задвижи газо{1}}фазовите реакции и да консолидира отложения материал.
- Подаване на химически газ (барботер + контрол на потока):Летливите прекурсори се въвеждат и прецизно дозират (обикновено чрез барботери и контрол на масовия-поток), позволявайки повтарящ се-по-контрол на състава на слой.
Механизъм на едно-изречение:В горещата зона реактивните газове образуват отлагателен слой върху вътрешната стена и след това се встъкляват в прозрачно стъкло; като повтаряте това с контролирани "рецепти" на слоя, целпрофил на индекса на пречупване-е конструиран-без да е необходимо да се излагат химични уравнения в статията.
Стандартен MCVD поток на процеса
Почистване и предварителна-обработка на тръби от силициев диоксид
Отстранете замърсителите и подгответе повърхността на тръбата, така че следващите слоеве да се образуват последователно.
Монтаж, подравняване и праволинейност/управление на напрежението
Инсталирайте тръбата на струга и управлявайте механичното подравняване, за да поддържате стабилно въртене и равномерно термично излагане.
Отлагане-по-слой (етап на изпълнение на профила)
Изпълнете множество проходи на отлагане, като същевременно регулирате състава на газа, за да приложите проектираното разпределение на добавката и профила на -индекса на пречупване.
Витрификация (прозрачна консолидация)
Превърнете отложения слой в плътно, прозрачно стъкло с контролирана термична обработка.
Свиване (преобразуване на тръба-в-твърда заготовка)
Свийте кухата тръба в aпрът с твърда сърцевина / заготовкапри запазване на структурната цялост и геометрията.
Облицовка или хибридни/комбинирани стъпки (в зависимост от маршрута на продукта)
Добавете облицовка чрез допълнителни процеси, ако това се изисква от крайния дизайн на влакното и целевата геометрия.
Ин-лайн/оф-инспекция и освобождаване
Проверете ключовите атрибути на качеството (напр. съответствие на профила, геометрия, визуална цялост и проследимост) преди освобождаване и изпращане.
Как Hengtong задава ключови контролни точки на MCVD, използвайки структура от цел–метод–доказателство
Контролна точка 1|Предварителна-обработка: Блокирайте замърсяването преди отлагане
Цел: Минимизиране на въвеждането на примеси, за да се защити чистотата и консистенцията на заготовката.
Метод: Почистване на тръбата и кондициониране на повърхността, плюс проверки за праволинейност преди -монтиране и управление на напрежението преди отлагане.
Доказателства: Входящи и процесни записи със схема за проследяване, която може да бъде доставена, като дневник за почистване и правило за ID за проследяване на процеса.
Контролна точка 2|Слой-по-Нанасяне на слой: Превръщане на дизайна на профила в реалност
Цел: Постигане на стабилен профил на-индекса на пречупване като стъпаловиден-индекс, градуиран-индекс и-подпомогнати структури.
Метод: Контрол на рецептата на слоеве и управление-прозорец на процеса с акцент върху повторяемостта, без разкриване на собствени параметри.
Доказателство: Доклади от тестове за профила-индекс на пречупване и диаграми на тенденциите, които демонстрират стабилност-на-партида.
Контролна точка 3|Свиване: Заключете структурата в твърда заготовка
Цел: Предотвратяване на дефекти и геометрични вариации, докато консолидира структурата в стабилна твърда заготовка.
Метод: Контролирано топлинно поле, атмосфера и дисциплина на цикъла по време на колапс, описани като принципи на управление, а не като вътрешни зададени точки.
Доказателства: Визуални критерии и критерии за приемане на дефекти, записи за проверка на размерите и определени правила за вземане на проби и проверка.
Контролна точка 4|Проверка и пускане: от увереността на процеса до увереността на доставката
Цел: Дайте възможност за приемане от страна на клиентите спрямо ясни, подлежащи на проверка критерии.
Метод: Дефинирани ин-лайн и офлайн-пропуски за инспекция за ключови елементи като геометрия, профил на-индекса на пречупване и проверки, свързани с оптика и механика, когато е приложимо.
Доказателство: Сертификат за анализ, пакет за проследяване на партиди и незадължителен шаблон за контролен списък за тестове от трета страна, когато е необходимо.
Какви възможности за заготовки Hengtong може да достави, използвайки публикувани спецификации и типични съвпадения на влакна?
Публикувани акценти на възможностите, идеални за информационни карти
Hengtong публично описва широка гама от заготовки за оптични влакна, предназначени за стабилна производителност и надеждно изтегляне на влакна надолу по веригата. Ключовите публикувани точки за възможности включват следното.
- Възможност за дължина на преформата: до 6 m
- Диапазон на външния диаметър на заготовката: 80 mm до 200 mm
- Максимален референтен външен диаметър: 200 mm
- Еквивалентност на-дължината на влакното: една заготовка, съответстваща на над 15 000 км влакно
- Поддържани фамилии влакна в публикувано описание: G.652.D, G.657.A и G.654
Възможност за съответствие с типичните типове влакна, два до три примера
Hengtong позиционира предложението си за заготовки, за да поддържа основните фамилии влакна за телекомуникации и-мрежи за достъп, като изборът се ръководи от дизайна на целевите влакна и средата на приложение.
G.652.D едномодово влакно с нисък воден пик-
Това е широко използваната фамилия -модови влакна, дефинирана в ITU-T G.652, обикновено избрана за опорни мрежи, метро и-мрежи с общо предназначение, където широката съвместимост има значение. Hengtong публично заявява, че доставя заготовки за влакна с пълен спектър с ниски водни пикове
G.657.A нечувствително на огъване-влакно за FTTx и внедряване на достъп
ITU-T G.657 описва нечувствително на огъване-загуби едномодово-влакно иоптичен кабелза мрежата за достъп, която често се избира там, където се очакват стегнати маршрути и малки радиуси на огъване при изграждане на последната{0}}миля. Hengtong публично описва доставката на заготовки за FTTx влакно G.657.A. ,
Семейство влакна G.654 за-нужди за предаване на дълги разстояния
ITU-T G.654 обхваща прекъснато-изместено едномодово-влакно, оптимизирано за използване около 1550 nm региона и е свързано с-приложения за дълги-разстояния, включително-системи за дълги-разстояния и подводници. Hengtong публично изброява G.654 сред типовете влакна, които неговите преформи могат да поддържат. ,
За да се избегне прекомерното{0}}приписване на който и да е отделен метод, по-точно е да се каже, че Hengtong поддържа производство на заготовки и доставка по множество основни технологични пътища, използвани в индустрията. Обикновено се избират различни маршрути, за да се балансира прецизността на профила, мащабируемостта и ефективността, а MCVD е една важна опция, когато финият контрол на-индекса на пречупване е приоритет.
