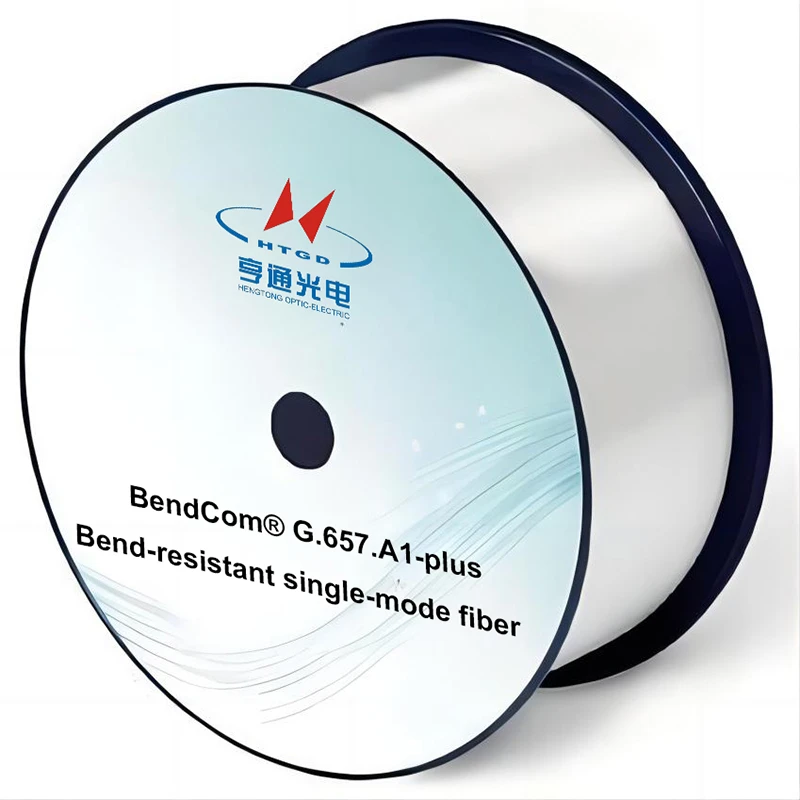

BendCom® Устойчиво на огъване едномодово влакно G.657.A1-plus
Производителност на продукта
Производителност с ниски загуби и нечувствителна на огъване производителност.
Влакната се предлагат в два налични диаметъра: 245 μm (стандарт)/200 μm (опция).
Оптимизиран MFD и прецизни геометрични свойства.
Сценарии за приложение
Гигабитов широколентов достъп до дома и FTTP и др.
Pre-5G изграждане на мрежа и др.
Център за данни, компютърна връзка.
Спецификация на продукта
|
Характеристики |
Условия |
Единици |
Посочени стойности |
|
Оптични характеристики |
|||
|
Затихване |
1310 nm |
dB/km |
По-малко или равно на 0.350 |
|
1383 nm |
dB/km |
По-малко или равно на 0.350 |
|
|
1550 nm |
dB/km |
По-малко или равно на 0.210 |
|
|
1625 nm |
dB/km |
По-малко или равно на 0.230 |
|
|
Промени в отслабването на относителната дължина на вълната |
1310nm VS. 1285-1330 мин |
dB/km |
По-малко или равно на 0.04 |
|
1550nm VS. 1525-1575 мин |
dB/km |
По-малко или равно на 0.03 |
|
|
Дължина на вълната с нулева дисперсия (λ0) |
- |
nm |
1300-1324 |
|
Наклон на нулева дисперсия |
- |
ps/nm2· км |
По-малко или равно на 0.092 |
|
PMD |
- |
PS/√KM |
По-малко или равно на 0.2 |
|
Дължина на вълната на прекъсване на кабела (λвв) |
- |
nm |
По-малко или равно на 1260 |
|
Диаметър на полето на режим (MFD) |
1310 nm |
μm |
9.2±0.4 |
|
1550млн |
μm |
10.4±0.5 |
|
|
Прекъснатост на затихването |
1310 nm |
dB |
По-малко или равно на 0.03 |
|
1550млн |
dB |
По-малко или равно на 0.05 |
|
|
Геометрични характеристики |
|||
|
Диаметър на облицовката |
μm |
125±0.7 |
|
|
Некръгла облицовка |
% |
По-малко или равно на 1.0 |
|
|
Грешка в концентричността на сърцевината на обвивката |
μm |
По-малко или равно на 0.5 |
|
|
Диаметър на покритието |
μm |
242±7 |
|
|
200±10 |
|||
|
Грешка на концентричността на покритието и облицовката |
μm |
По-малко или равно на 12 |
|
|
Извиване (радиус) |
m |
По-голямо или равно на 4 |
|
|
Характеристики на околната среда 1550nm &1625nm |
|||
|
Затихване, предизвикано от температурна зависимост |
-60 градуса до +85 градуса |
dB/km |
По-малко или равно на 0.05 |
|
Затихване, предизвикано от влажна топлина |
85 градуса и 85% относителна влажност, за 30 дни |
dB/km |
По-малко или равно на 0.05 |
|
Затихване, предизвикано от Watersoak |
23 градуса, за 30 дни |
dB/km |
По-малко или равно на 0.05 |
|
Затихване, предизвикано от суха топлина |
85 градуса, за 30 дни |
dB/km |
По-малко или равно на 0.05 |
|
Механични свойства |
|||
|
Проверка на напрежението |
- |
Общ успех |
0.69 |
|
- |
KPSI |
100 |
|
|
Сила на лентата на покритието * |
пикова сила |
N |
1.3-8.9 |
|
типична средна сила |
N |
1.0-5.0 |
|
|
Издръжливост на опън |
Вебер Вероятност 50% |
Общ успех |
По-голямо или равно на 4.00 |
|
Вероятност на Weber 15% |
Общ успех |
По-голямо или равно на 3,20 |
|
|
Динамичен параметър на умора (nd) |
- |
- |
По-голямо или равно на 20 |
|
Затихване, предизвикано от макропрегъване |
|||
|
Ø30mm×10 |
1550 nm |
dB |
По-малко или равно на 0.25 |
|
1625 nm |
dB |
По-малко или равно на 1.0 |
|
|
Ø20mm×1 |
1550 nm |
dB |
По-малко или равно на 0.75 |
|
1625 nm |
dB |
По-малко или равно на 1,5 |
|
|
*При диаметър на покритието от 200±10, силата на отлепване на покритието достига пик при 0.6-8.9 N и средно 0.6-5 .0 N |
|||
